具體工作過程是:在主電機起動前,液體電阻自動投入;主電機起動時,動極板在一小功率伺服電機的驅動下緩慢移動,改變兩極板之間的距離,使串入轉子回路的液體電阻阻值變化滿足上述條件,主電機轉速升高。當兩極板之間距離最小時,電機轉速達到額定轉速,將液體電阻短接,完成起動過程,轉入運行狀態。

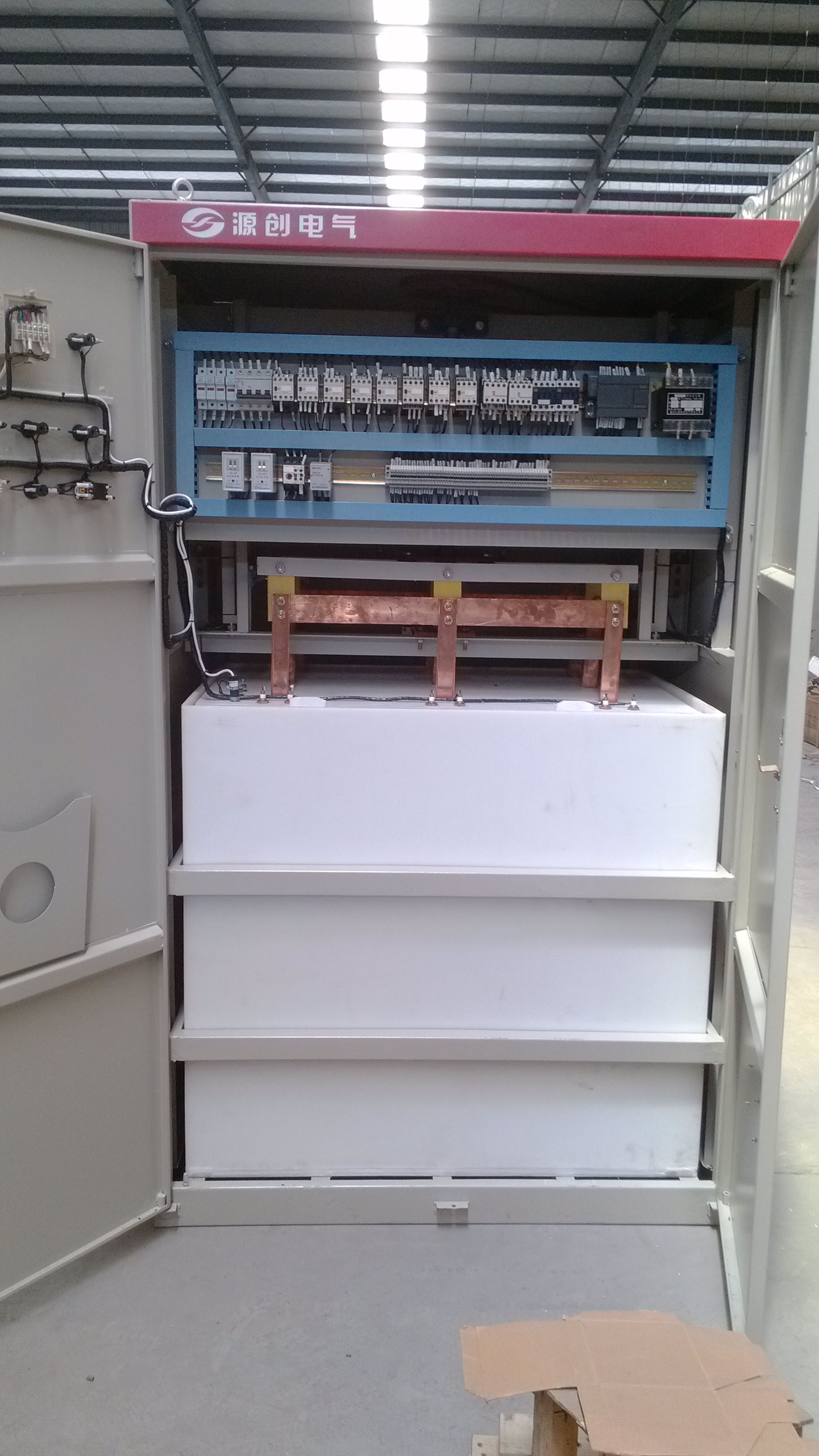

襄陽源創工業控制有限公司生產制造的水阻柜/液體電阻啟動柜實現了繞線式異步電動機無極調速自控運行,避免了繞線式異步電機因存在滑環、碳刷,造成運行維護工作量大、故障率高的缺點,達到了以下效果:
(1)液體電阻啟動柜能以額定電流、額定轉矩啟動電動機,避免了繞線式異步電動機磁控電抗器、固態(晶閘管)軟啟動設備,啟動轉矩與啟動電流的平方成正比,當電流降低50%時,啟動轉矩降低75%的影響,啟動電流必須大于電機額定電流3倍以上,才能啟動輕載電機這一缺點。
(2)液體電阻啟動柜啟動過程是電機根據本身的轉速自動完成,無需人去干涉。其它啟動裝置一般靠時間繼電器、電流繼電器等間接控制;電機啟動結束后,還要靠人去將啟動裝置退出運行(特別是高壓電機),如退出時機不對,會威脅電機、機械、供電和啟動設備的安全運行。
(3)當電網電壓降低或負載較重,造成電機輸出轉矩不足時,水電阻的溫度會因通過電流而升高,電阻自動降低,從而逐步提高電機電流,電機啟動轉矩自動增加,確保電機一次啟動成功。
(4)液體電阻啟動柜使電機的啟動電流限制在額定電流附近,避免過大的啟動電流對電機造成的各種危害。
(5)如電機出現堵轉現象,電機會自動加熱電解液,當電解液燒干后,電機電流會自動降為零,避免電機因長時間堵轉而燒壞。
(6)電機運行過程中,遇到突加負載隨著電機轉速的降低,啟動電阻會自動串入轉子回路,達到增加轉矩,減少電流,保護電機安全的目的。
