晶閘管高壓軟起動裝置，實際是串接在三相交流相電壓與三相交流異步（及同步）電動機輸入端之間。通過同時調節三個獨立的反并聯晶閘管閥組件的延時導通電角度、來改變?nèi)喈惒诫妱訖C（及同步）的交流輸入電壓幅值，因此改變了三相輸入交流電流的有效值從而達到恒流起動或者按一定斜率變化曲線起動或停車的目的。

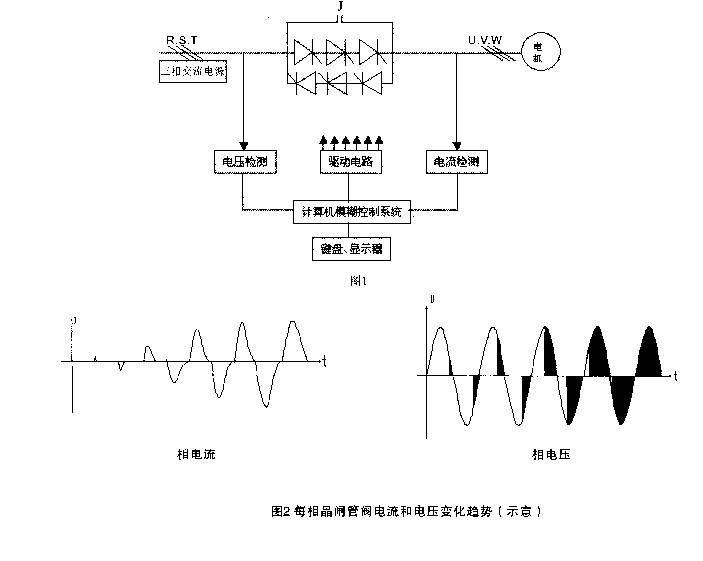

當起動完成后，三相旁路接觸器J自動吸合，電動機投入電網運行（見圖1）。輸入/輸出電壓波形和電流變化的波形(見圖2)。
