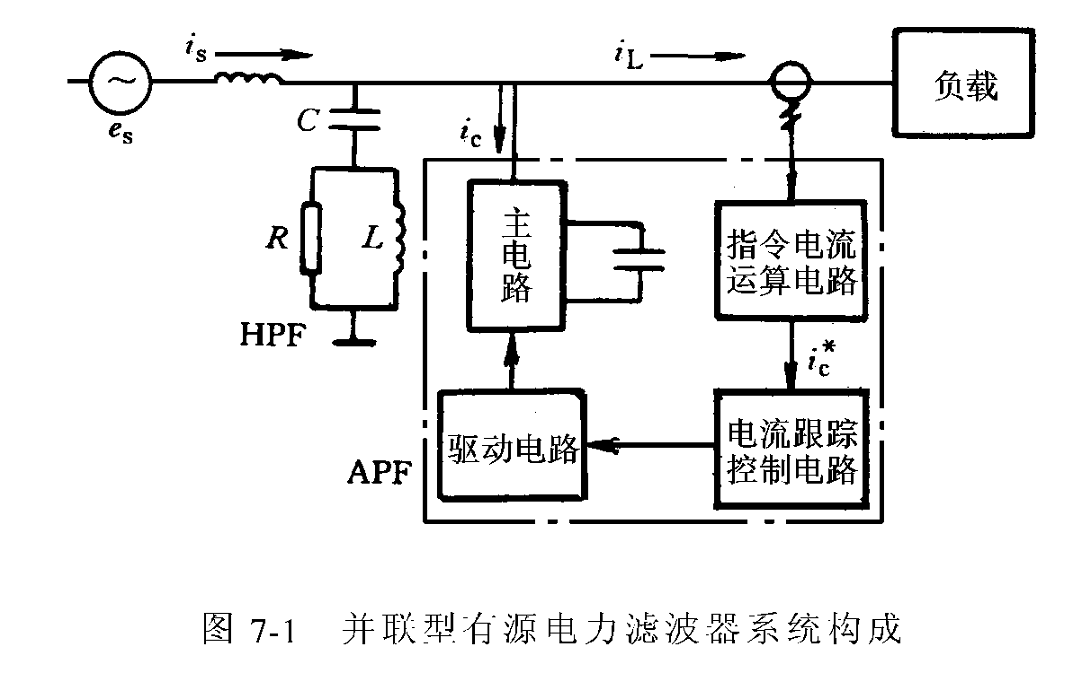

有源電力濾波器由兩大部分組成:即指令電流運算電路和補償電流發生電路(由電流跟蹤控制電路、驅動電路和主電路三部分構成）。

     指令電流運算電路的核心是檢測出補償對象電流中的諧波和無功等電流分量。

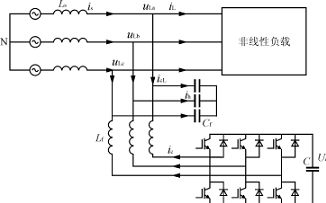

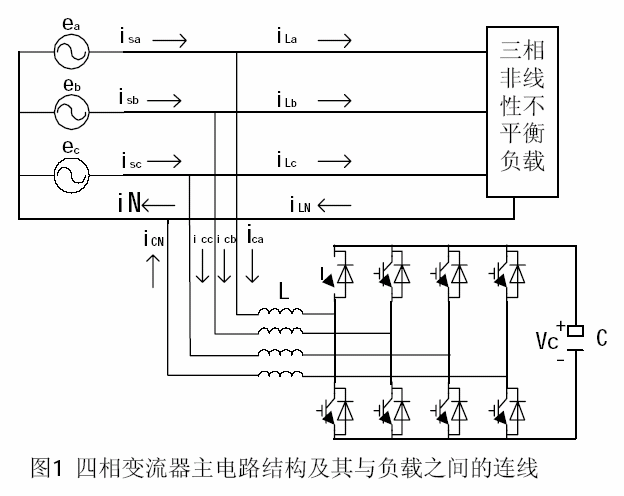

     補償電流發生電路的作用是根據指令電流運算電路得出的補償電流的指令信號，產生實際的補償電流。主電路目前均采用PWM變流器。
